MAシャーシの最低地上高について　part２

前回の検証でMAシャーシで地上高を1mmにするにはタイヤの外径を24mmにすることで可能になると分かりましたが、
タイヤの外径をレギュレーションの22mmにするにはどうした良いのか気になったので、今回はこちらを検証していきます！

タイヤ外径22mmの場合
シャーシの底面を1mmほど削ることで地上高は約1mmになる

確認用ゲージ

前回確認用に作成したこちらのゲージを今回も使用していきます(∩´∀｀)∩
（自作で1.1mm・1.6mm・2.1mmが確認できるように作成したゲージです）

シャーシの底面の確認

タイヤの外径が24mmの場合に地上高は1.2mmほどになるため、外径を22mmにするためには
シャーシの底面を削る必要があります(*‘ω‘ *)
シャーシの底面に見てみると他の部分に比べ、中央部分（ギア・モーター・スイッチなどがくる）に少し膨らみがあります
この部分を削ることで、外径22mmのタイヤを使用できそうなので削っていきます

シャーシの底面を削る

平らなもの（木片）にシャーシの幅に合わせた紙やすり(180番など)をテープで取り付け削っていきます

シャーシ底面以外に側面カットなどもしてしまっていますが、中央部分をある程度平らになるように削りました

スイッチを削る

スイッチも先端部分を削らないと地上高1mm確保できなくなってしまうため、先端部分をフチと同じ高さになるまで削りました

左側　ー　削るまえ

右側　ー　削ったあと

シャーシにスイッチを取り付ける

スイッチの先端部分を削りすぎてしまった感がありますが…（笑）
シャーシ底面からスイッチ先端が飛び出していないので良しとします(*´▽｀*)

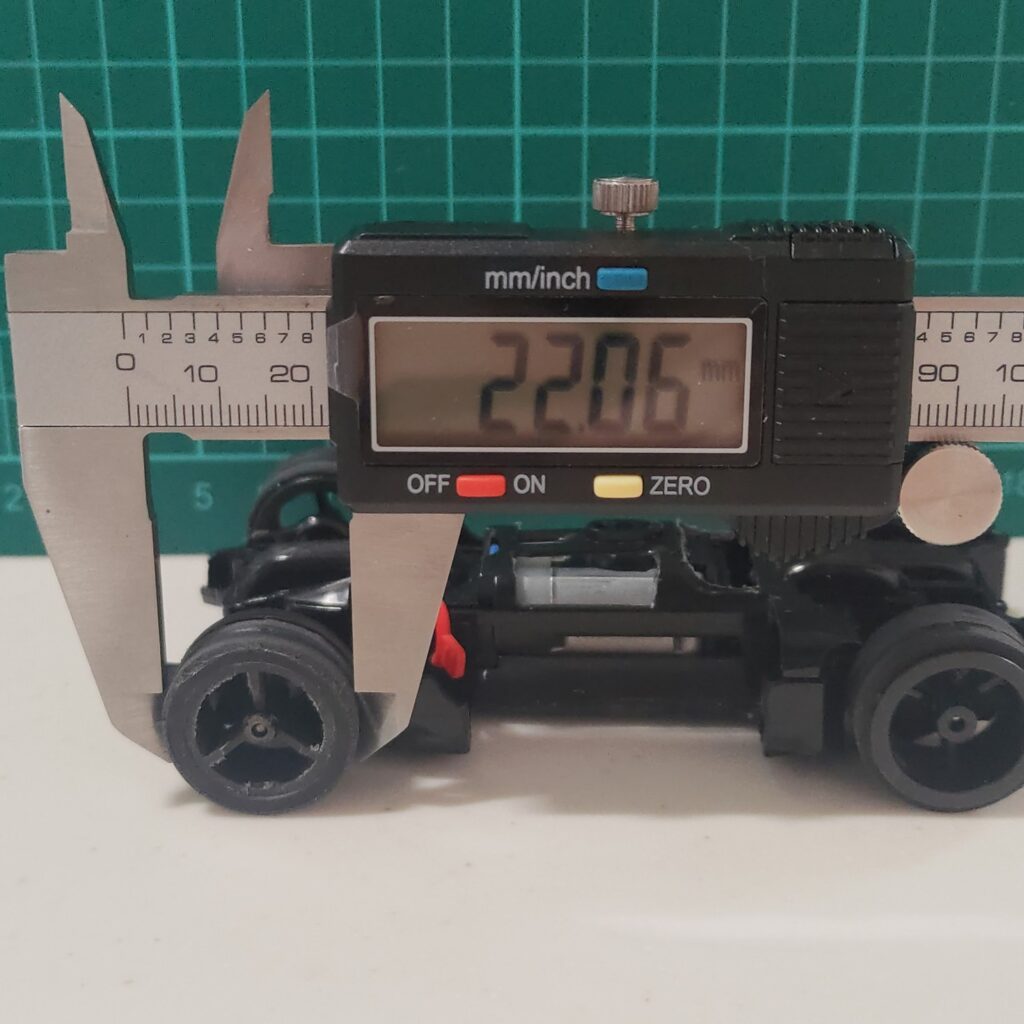

外径22mmのタイヤを取り付け確認

実際に外径約22mmのタイヤを取り付けて地上高が確保できているのか、自作ゲージを使って確認してみます(*‘ω‘ *)

確認用ゲージで確認したところ、1.1mm部分では当たらず1.6mm部分でシャーシ中央（ギア・モーター・スイッチなどがくる）部分と
電池を受ける部分が干渉していました
シャーシ底面の中央部分を削る事で地上高1mmを確保して外径22mmのタイヤを使用できることが分かりました(∩´∀｀)∩

まとめ

・シャーシ底面の中央部分1mm程度を削ることで、外径22mmのタイヤを使用可能
・スイッチの先端をフチ部分まで削ることで、干渉を防ぎ地上高1mmを確保

確認用ゲージを使用してレギュレーションに適合した外径22mmのタイヤでも、地上高1mmを確保できることが分かりました！(∩´∀｀)∩

シャーシについて他にも検証していけたらと思います(*^-^*)
ではまたっ！
